產品性能? Product performance
測控一體化槽閘流量計是專門為明渠灌溉控制設計的集流量計量和閘門控制為一體的閘門。該設備集精確的流量計量、高精度的閘門控制、全太陽能驅動和無線通訊功能于一體。?
在自由流或者淹沒流條件下，閘門可以通過自身測得的上下游水位和閘門開度計算出流量。?
測控一體化槽閘流量計可以單獨使用，也可以和渠道中其他閘門聯動使用，優化配置整個渠系流量。該設備不僅可以本地管理操控，還可以通過SCADA網絡進行遠程監控。根據設定值或灌溉要求，通過調節閘門開度實現流量自動控制。?
產品特點? Product features
在明渠流態下，聲波陣列計量技術能夠提供準確流量計量
·?超聲波水位、流速測量?
·?流量計量和控制軟件?
·?太陽能充電、交流電充電電池?
·?應用SCADA的通信系統，可與多種SCADA平臺整合?
·?高強度的啟閉運作負載周期
·?閘門主體結構使用壽命達40年?
·??精確的流量計量不受阻塞、波動和雜物的影響?
·?標準尺寸包括600mm、900mm和1200mm?
主要性能圖解 Diagram of main performance
產品結構? Product mix

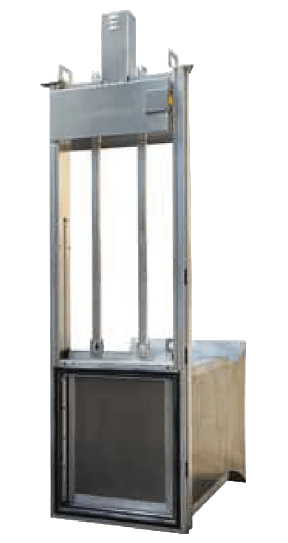

箱涵式測控一體化板閘流量計由測流箱（16對超聲波探頭）、閘板、閘框、控制臺、天線桿、太陽能板組成。

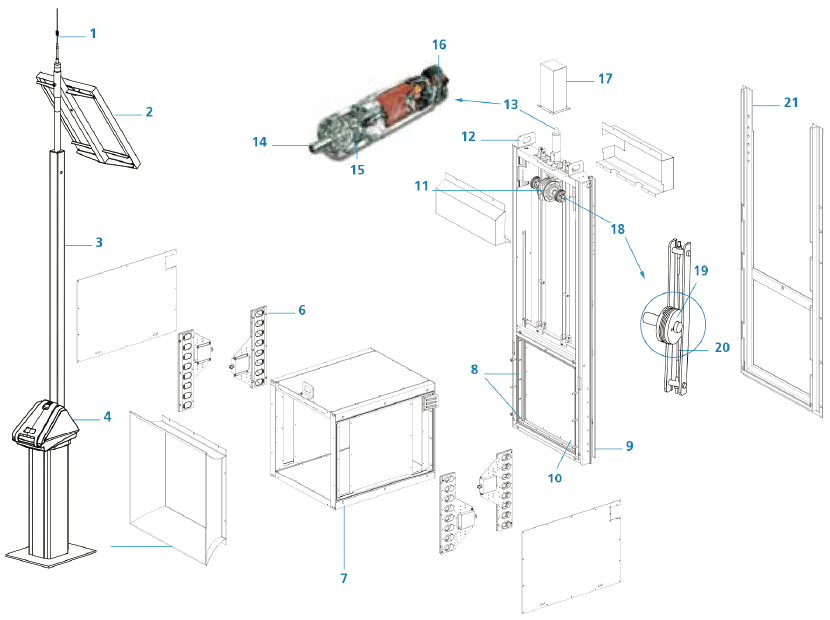

結構詳見下圖
1? 天線
2? 太陽能板
3? 桅桿(鉸鏈?zhǔn)?
4? LCD顯示控制基座
5? 進水?dāng)U口
6? Sonaray傳感器
7? 計量箱
8? 閘門密封件
9? 內框(一側配有超聲波水位傳感器)
10閘板
11輸出傳動裝置(傳動箱)
12吊環
13馬達和編碼器
14馬達驅動軸
15齒輪箱
16編碼器
17馬達外罩
18鋼索驅動組件
19鋼索鼓軸
20鋼索導向器
21外部框架
流量計量技術??Flow measurement technology

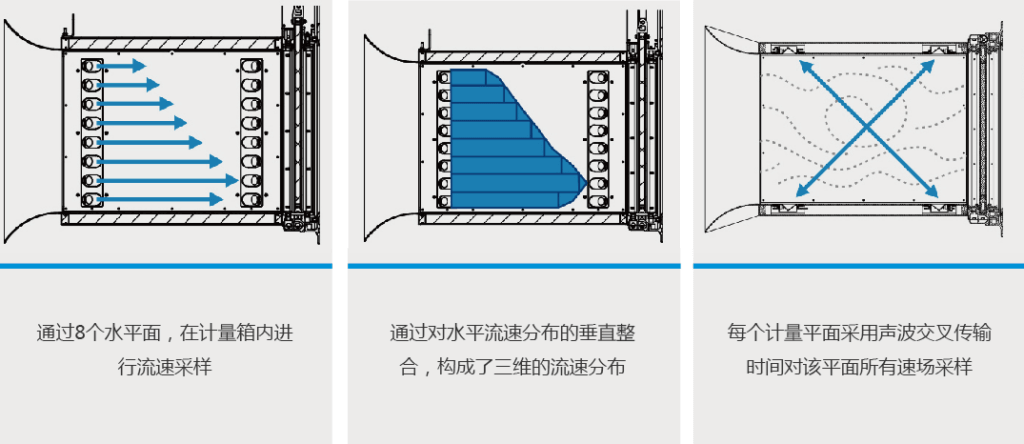

箱涵式測控一體化板閘流量計使用的是Sonara護波陣列技術，測流箱16對超聲波探頭通過多路徑橫斷面繪制出測量箱內流速分布3D狀態，此項技術能計量計量箱內全部的流速場，并且不受漩渦流和其他的由雜物或碎片導致的不均勻流速分布的影響；閘門的科學設計和精準制造工藝實現了高精度流量計量，經獨立第三方檢驗測量精度為±5%。?
閘門適用要求??Applicable requirements of gate
·?配水口計量和流量控制?
·?渠道轉換管道，尤其適合大尺寸管道?
·?在受波動較大影響情況下的流量計量?
·?無需在進出水口有穩定的水流，可降低土建成本
·?在配水口低水位情況下實現高精度流量計量??

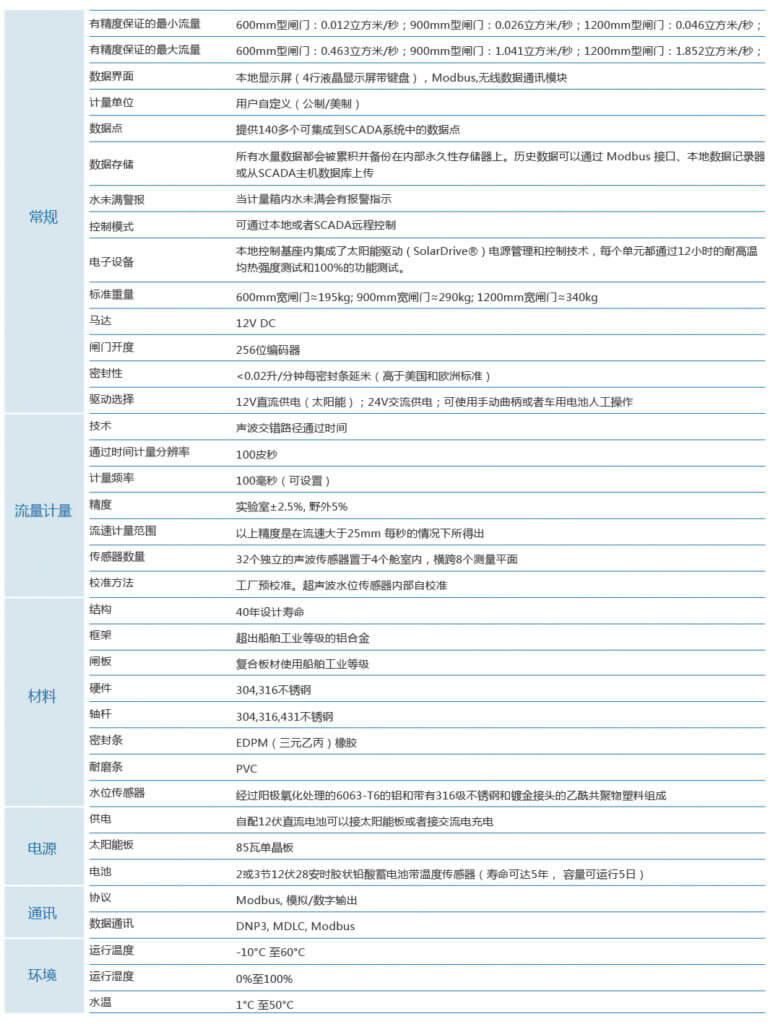

技術參數表 Technical parameter table

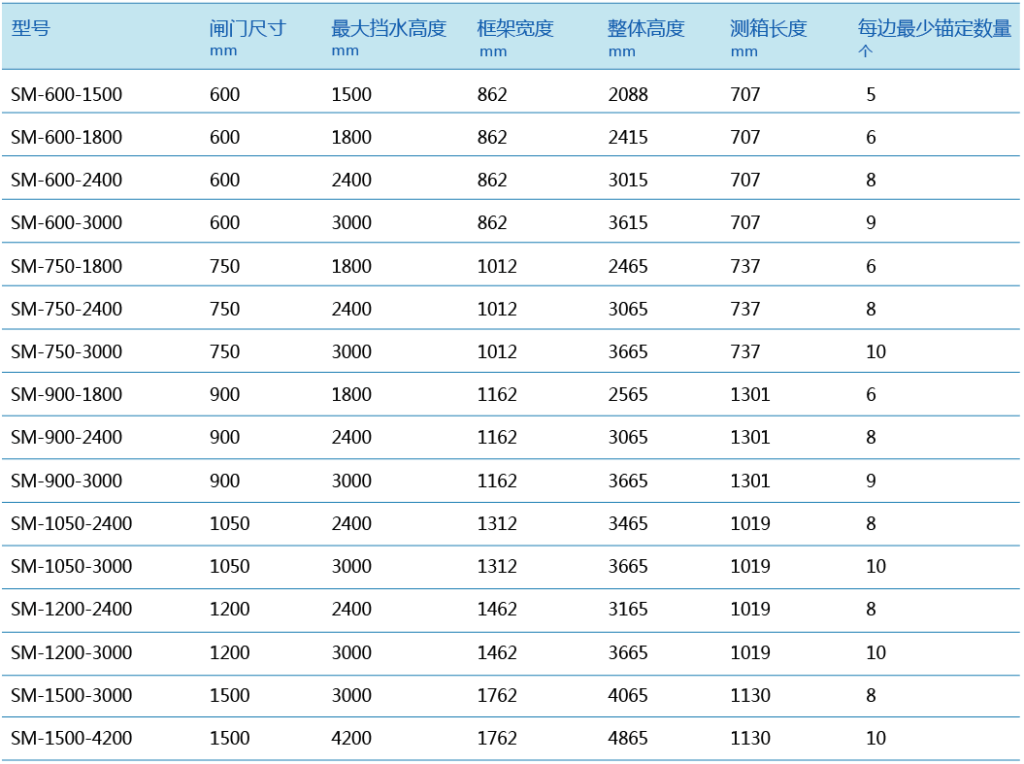

結構尺寸及水位流量表 Structure size and water level flow meter
